상수도 관로공사를 진행하다 보면 설계도면에는 관로 시공이 가능한 것으로 계획되어 있지만 실제 굴착을 시작하면 예상하지 못했던 지하매설물이 발견되는 경우가 많습니다.
대표적인 지하매설물은 다음과 같습니다.
기존 상수도관
하수관로
전력관로
통신관로
가스관
우수관
맨홀 및 연결관
특히 도심지에서는 여러 시설물이 좁은 공간에 집중되어 있어 도면만 믿고 굴착하는 것은 위험합니다.
따라서 실제 시공 전에는
자료조사 → 현장확인 → 탐사 → 현장표시 → 시험굴착 → 실제 위치 확인 → 본굴착
순으로 관리하는 것이 중요합니다.
1. 지하매설물 조사가 중요한 이유
지하매설물 조사의 목적은 단순히 기존 시설물 위치를 확인하는 것이 아닙니다.
지하매설물을 파손하면
- 감전
- 가스누출
- 화재·폭발
- 통신장애
- 단수
- 하수관 파손
- 도로침하
- 공사중지
- 주민민원
등으로 이어질 수 있습니다.
또한 매설물 때문에 당초 관로 위치를 사용할 수 없다면 관로 노선변경 및 설계변경으로 이어질 수 있습니다.
따라서 지하매설물 조사는
안전관리 + 시공성 검토 + 설계변경 근거 확보
라는 세 가지 목적을 함께 가지고 있습니다.
2. 지하매설물 조사 기본순서
상수도 관로공사에서는 다음과 같은 순서로 진행하면 실무적으로 관리하기 쉽습니다.
1단계
설계도면 및 기존 자료 확인
↓
2단계
관계기관 자료 확인·협의
↓
3단계
현장 지표시설 확인
↓
4단계
탐사 실시
↓
5단계
매설물 위치 현장표시
↓
6단계
시험굴착 위치 선정
↓
7단계
시험굴착
↓
8단계
실제 위치·깊이 확인
↓
9단계
신설관과 간섭 여부 검토
↓
10단계
본굴착 또는 노선변경 검토
3. 가장 먼저 설계도면을 확인한다
현장에 나가기 전에 설계도면에서 기존 지하매설물을 먼저 확인합니다.
확인할 내용은 다음과 같습니다.
| 구분 | 확인내용 |
| 신설 상수도관 | 관경·관종·계획위치 |
| 기존 상수도 | 관경·위치·매설깊이 |
| 하수관 | 관경·위치·심도 |
| 우수관 | 위치·관경 |
| 전력 | 관로·맨홀 위치 |
| 통신 | 통신관·맨홀 |
| 가스 | 배관 위치 |
| 도로시설 | 측구·집수정·가로등 |
| 기타 | 신호등·CCTV·소화전 등 |
이 단계에서는 실제 위치를 확정하는 것이 아니라 어떤 시설물이 있을 가능성이 있는지 파악하는 것이 목적입니다.
4. 관계기관 자료를 확인한다
설계도면만으로 위치가 명확하지 않다면 해당 시설물 관리기관의 자료를 추가로 확인합니다.
예를 들어
- 상·하수도 관리부서
- 전력시설 관리기관
- 도시가스 관리기관
- 통신사업자
- 도로관리청
등의 자료를 확인할 수 있습니다.
가능하면 단순 도면 확인에서 끝내지 말고 현장 확인이 필요한 시설물인지 함께 판단합니다.
5. 현장에서 맨홀부터 찾는다
도면을 확인했다면 현장에서는 먼저 지표에 노출된 시설물을 확인합니다.
대표적으로
맨홀
밸브실
소화전
전주
가로등
통신맨홀
전력맨홀
가스 표지
우수받이
등입니다.
맨홀과 맨홀을 연결하면 지하 관로의 대략적인 방향을 추정할 수 있습니다.
그러나 이것만으로 굴착위치를 확정해서는 안 됩니다.
6. 탐사장비로 위치를 확인한다
도면과 현장 지표시설을 확인한 후 필요한 구간은 탐사를 실시합니다.
현장조건에 따라
전자유도 방식 탐사
GPR(지표투과레이더)
등의 방법을 검토할 수 있습니다.
탐사 결과는 가능하면 도면 또는 현장에 표시합니다.
예:
전력관로 예상위치
통신관로 예상위치
기존 상수도관 예상위치
가스관 예상위치
중요한 점은 탐사 결과도 실제 굴착으로 확인하기 전에는 확정 위치로 단정하지 않는 것입니다.
7. 현장 바닥에 매설물을 표시한다
탐사가 완료되면 포장면에 매설물의 예상 위치를 표시하면 작업자가 쉽게 확인할 수 있습니다.
예를 들어 다음과 같이 표시할 수 있습니다.
기존 상수도 Ø200
하수관 Ø300
통신관
전력관
GAS
가능하면
관종 + 관경 + 예상위치
를 함께 표시합니다.
8. 시험굴착이란?
시험굴착은 본격적인 관로 굴착 전에 기존 지하매설물의 실제 위치와 깊이를 확인하기 위해 일부 구간을 먼저 굴착하는 작업입니다.
현장에서는 흔히
시굴
이라고도 합니다.
시험굴착의 가장 중요한 목적은
도면상 위치와 실제 매설위치가 일치하는지 확인하는 것
입니다.
9. 어디를 시험굴착해야 할까?
모든 구간을 시험굴착할 필요는 없습니다.
일반적으로 간섭 가능성이 높은 곳을 우선 선정합니다.
예를 들어
① 교차로
여러 지하시설물이 집중될 가능성이 높습니다.
② 맨홀 주변
관로 연결부가 집중될 수 있습니다.
③ 신설관과 기존관이 교차하는 곳
수직 간섭 여부를 확인해야 합니다.
④ 관로 노선 변경구간
새로운 노선의 시공 가능성을 확인해야 합니다.
⑤ 지장물이 밀집된 인도구간
전력·통신·가로등 시설 등이 집중될 수 있습니다.
⑥ 도면과 현장상황이 다른 곳
설계자료의 정확성을 확인할 필요가 있습니다.
10. 시험굴착 위치 선정표 예시
| 번호 | 위치확인 | 대상 | 선정사유 |
| TP-01 | STA.0+120 | 기존 상수도 | 신설관과 교차 |
| TP-02 | STA.0+245 | 통신·전력 | 지장물 밀집 |
| TP-03 | STA.0+380 | 하수관 | 심도 확인 필요 |
| TP-04 | 교차로 | 가스·통신 | 다수 시설물 예상 |
| TP-05 | 인도구간 | 전력·통신 | 노선변경 검토 |
※ STA 표기는 현장 측점체계를 사용하는 경우의 예시입니다.
11. 시험굴착 작업 전 확인사항
시험굴착 전에는 최소한 다음 사항을 확인합니다.
□ 설계도면 확인
□ 관계기관 자료 확인
□ 현장 탐사 결과 확인
□ 시험굴착 위치 표시
□ 굴착장비 작업계획 확인
□ 작업반경 통제
□ 일반차량·보행자 통제
□ 기존 매설물 예상위치 작업자 공유
□ 비상연락망 확인
□ 위험성평가 및 TBM 실시
12. 매설물 인접부는 특히 주의한다
탐사 결과 매설물이 가까운 것으로 예상되는 구간에서 굴착기를 무리하게 사용하면 시설물을 직접 파손할 수 있습니다.
따라서 예상 매설물에 접근하면 장비 작업방법을 조정하고 필요한 경우 인력굴착 등 보다 안전한 방법으로 실제 위치를 확인합니다.
특히
가스관
전력시설
등 사고 시 피해가 큰 시설은 관리주체의 안전절차와 현장 입회 필요 여부 등을 사전에 확인하는 것이 중요합니다.
13. 시험굴착에서 반드시 측정할 항목
시험굴착 후 매설물이 확인되었다면 단순히 사진만 찍고 되메우면 안 됩니다.
최소한 다음 사항을 측정합니다.
평면위치
도로 경계 또는 기준점으로부터 거리
매설깊이
포장면 또는 기준고로부터 관 상단까지 깊이
관경
확인 가능한 경우 실제 관경 기록
관종
강관·PE·주철관·PVC·콘크리트관 등
신설관과의 거리
수평 및 수직 간격 확인
주변 지장물
다른 관로·구조물 존재 여부
14. 시험굴착 조사표 예시
항목조사결과
| 시험굴착 번호 | TP-01 |
| 위치 | STA.0+120 |
| 확인시설 | 기존 상수도관 |
| 도면상 관경 | Ø200 |
| 실제 관경 | Ø200 |
| 도면상 깊이 | 1.20m |
| 실제 깊이 | 0.85m |
| 도로경계 이격 | 1.35m |
| 신설관과 간섭 | 있음 |
| 조치의견 | 관로 노선조정 검토 |
| 확인자 | ○○○ |
| 확인일 | 2026. ○. ○. |
15. 도면과 실제 위치가 다르면 어떻게 할까?
상수도공사에서는 매우 중요한 부분입니다.
예를 들어 설계도면에서는 기존 통신관이 인도 안쪽에 있는 것으로 표시되어 있었지만 시험굴착 결과 신설 상수도관 예정위치에서 발견될 수 있습니다.
이 경우 단순히 현장에서 임의로 관로를 이동하기보다 다음 순서로 처리하는 것이 좋습니다.
시험굴착 결과 확인
↓
간섭 여부 측량
↓
사진 및 위치도 작성
↓
대체 노선 검토
↓
시공성·안전성 검토
↓
감독자·발주처 협의
↓
필요 시 실정보고 및 설계변경
↓
승인된 노선으로 시공
16. 지하매설물 때문에 인도 시공이 어려운 사례
당초 설계
인도구간 상수도관 매설
현장 조사 결과
통신관 + 전력관 + 기존 상수도 + 가로등 기초가 집중
시험굴착 결과
신설 상수도관 설치공간 부족
이 경우 대안으로
인도 → 차도 관로 노선변경
을 검토할 수 있습니다.
이때 시험굴착 결과가 노선변경 실정보고의 중요한 현장 근거자료가 됩니다.
17. 실정보고에 넣을 자료
지하매설물로 설계변경이 필요하다면 다음 자료를 준비하면 좋습니다.
① 위치도
문제가 발생한 구간 표시
② 설계도면
당초 관로계획 표시
③ 지하매설물 조사도
확인된 매설물 위치 표시
④ 시험굴착 조사표
실제 위치·깊이·관경 기록
⑤ 현장사진
굴착 전·중·확인 후 사진
⑥ 단면도
기존 시설물과 신설관 간섭상태 표시
⑦ 변경안
대체 관로 위치 표시
⑧ 수량·공사비 검토
노선변경으로 발생하는 증감물량 검토
18. 지하매설물 조사도 작성방법
조사도에는 최소한 다음 항목을 표시합니다.
- 도로경계
- 차도
- 인도
- 신설 상수도관
- 기존 상수도관
- 하수관
- 우수관
- 전력관
- 통신관
- 가스관
- 맨홀
- 시험굴착 위치
- 측점
- 진행방향
가능하면 시설물별 선종 또는 색상을 구분하고 범례를 작성합니다.
19. 단면도를 함께 작성하면 효과적이다
평면도만 보면 왜 관로 시공이 불가능한지 명확하지 않은 경우가 있습니다.
이때 횡단면을 작성합니다.
예를 들면 다음과 같습니다.

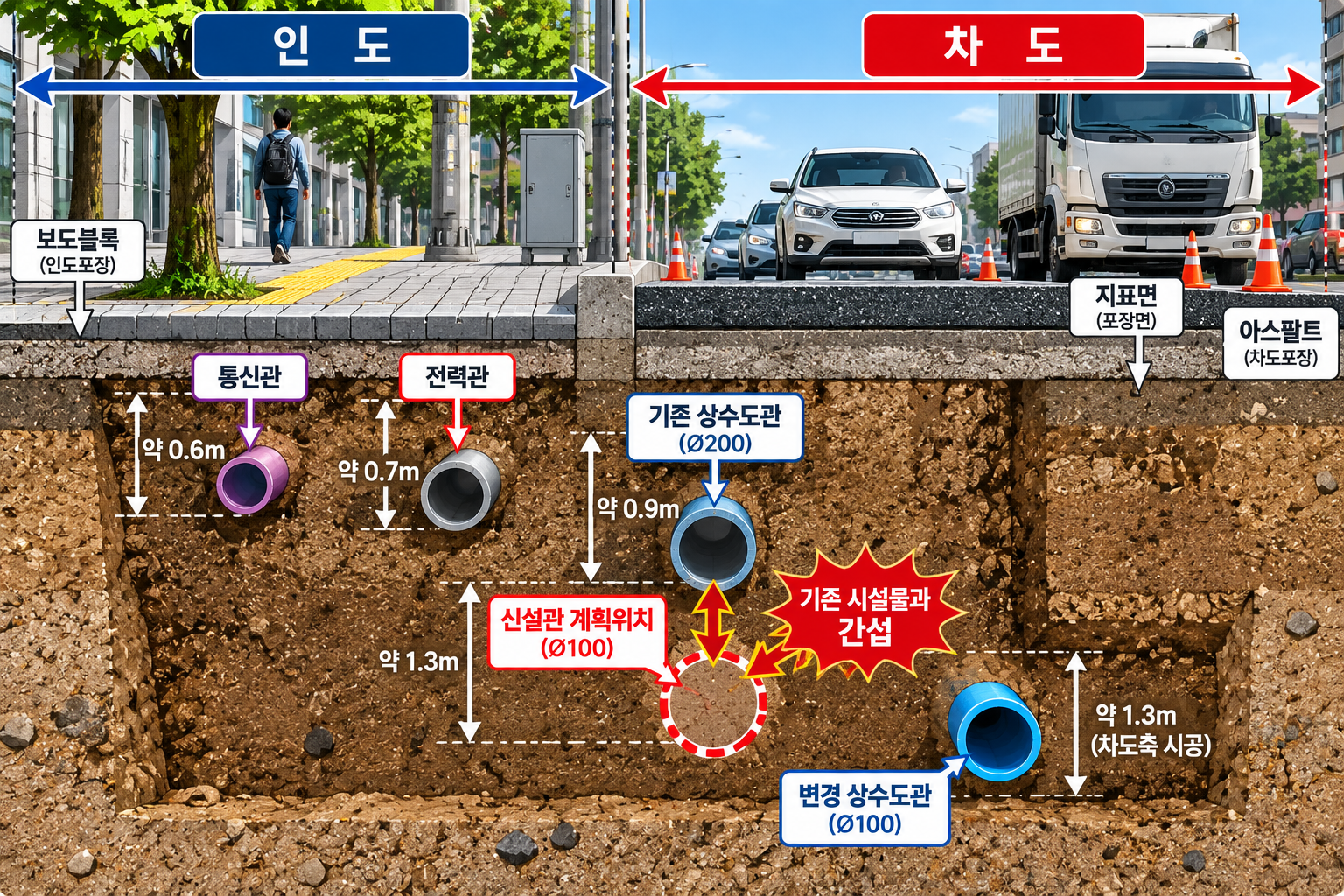

※ 이해를 돕기 위한 이미지입니다.
이렇게 작성하면 당초 위치에서 시공이 어려운 이유와 변경 필요성을 쉽게 설명할 수 있습니다.
20. 시험굴착 사진 관리방법
사진은 최소한 다음 순서로 남기는 것이 좋습니다.
사진 ① 굴착 전
시험굴착 위치 전체 전경
사진 ② 굴착 중
매설물 확인 과정
사진 ③ 매설물 노출
시설물 종류 확인
사진 ④ 깊이 측정
줄자·레벨 등으로 심도 확인
사진 ⑤ 위치 측정
도로경계 또는 기준점과 이격거리 확인
사진 ⑥ 복구 후
시험굴착부 복구상태
사진에는 가능하면
TP 번호 / 위치 / 날짜 / 시설물 종류
를 함께 관리합니다.
21. 미확인 지하매설물이 발견되면?
도면이나 탐사자료에 없는 시설물이 굴착 중 발견될 수 있습니다.
이때 중요한 것은
“무슨 관인지 모르지만 일단 옆으로 파본다.”
식으로 작업하지 않는 것입니다.
미확인 시설물을 발견했다면 해당 구간 작업을 정지하고 시설물의 종류와 관리주체를 확인한 후 작업방법을 결정하는 것이 안전합니다.
22. 미확인 매설물 발견 시 조치순서
1단계
굴착작업 즉시 정지
2단계
장비 버킷을 시설물에서 이격
3단계
주변 근로자 접근통제
4단계
현장책임자 보고
5단계
시설물 종류 확인
6단계
관리기관 확인 및 필요 시 협의
7단계
위치·심도 측정
8단계
사진·도면 기록
9단계
시공 가능 여부 검토
10단계
안전조치 확인 후 작업 재개
23. 지하매설물을 파손했다면?
시설물을 실제 파손했다면 임의로 복구하고 작업을 계속해서는 안 됩니다.
특히 전력·가스 등 위험시설은 2차 사고 가능성이 있으므로
작업중지 → 접근통제 → 현장책임자 보고 → 해당 시설물 관리주체에 신고·연락 → 관리주체의 안전조치에 따라 대응
하는 것이 기본입니다.
시설물 종류에 따라 비상조치 방법이 다르므로 사전에 관리주체별 비상연락망을 확보해 두는 것이 좋습니다.
24. 지하매설물 관리대장 예시
| 번호 | 위치 | 시설물 | 관경 | 심도 | 관리기관 | 간섭여부 | 조치 |
| 1 | STA.0+120 | 상수도 | 200 | 0.85m | ○○부서 | 있음 | 노선검토 |
| 2 | STA.0+245 | 통신 | - | 0.65m | ○○통신 | 있음 | 이격시공 |
| 3 | STA.0+380 | 하수 | 300 | 1.50m | ○○부서 | 없음 | 기존계획 |
| 4 | 교차로 | 가스 | 100 | 0.90m | ○○사 | 있음 | 협의 필요 |
이 대장을 지속적으로 업데이트하면 뒤 구간 시공에도 활용할 수 있습니다.
25. 시험굴착 체크리스트
굴착 전
□ 설계도면 확인
□ 지하시설물 자료 확인
□ 현장 탐사 실시
□ 예상위치 표시
□ 관계기관 협의 여부 확인
□ 작업계획 확인
□ 위험성평가 실시
□ TBM 실시
□ 장비·신호수 배치 확인
굴착 중
□ 예상 매설물 인접부 장비작업 주의
□ 필요 시 인력굴착
□ 매설물 노출 시 작업속도 조절
□ 주변 근로자 접근통제
□ 미확인 시설 발견 시 작업중지
확인 후
□ 시설물 종류 확인
□ 관경 확인
□ 심도 측정
□ 평면위치 측정
□ 사진 촬영
□ 시험굴착 조사표 작성
□ 조사도 현행화
□ 간섭 여부 검토
26. 시험굴착 결과보고 문구 예시
조사결과
당초 설계도면 및 지하시설물 관련 자료를 검토하고 신설 상수도관 계획노선에 대한 현장조사 및 시험굴착을 실시하였다.
시험굴착 결과 일부 구간에서 기존 전력·통신 및 상수도 시설물이 설계도면과 상이한 위치에 매설되어 있는 것으로 확인되었으며, 당초 계획노선으로 시공할 경우 기존 지하시설물과 간섭 및 작업공간 부족이 예상된다.
이에 실제 지하시설물의 평면위치 및 매설심도를 측정하고 현장 시공성, 기존 시설물 보호 및 작업안전성을 고려하여 관로 노선 조정 여부를 검토할 필요가 있는 것으로 판단된다.
27. 실정보고 검토의견 예시
검토의견
현장 시험굴착 및 지하매설물 조사 결과 당초 설계 당시 확인되지 않았거나 실제 위치가 설계자료와 상이한 기존 지하시설물이 확인되었다.
당초 계획위치에 신설 상수도관을 매설할 경우 기존 지하시설물과의 간섭, 작업공간 부족 및 시설물 파손 위험이 예상되므로 기존 시설물의 위치·심도와 현장여건을 반영한 관로 노선 조정이 필요한 것으로 검토되었다.
변경 노선에 대해서는 기존 지하시설물과의 간섭 여부, 도로 이용상황, 굴착 및 복구범위, 교통처리 및 안전성을 종합적으로 검토하고 관련 수량 및 공사비 증감사항을 산출하여 설계변경에 반영하는 것이 타당할 것으로 판단된다.
28. 현장에서 자주 발생하는 실수
도면만 믿고 바로 굴착
도면과 실제 위치가 다를 수 있습니다.
탐사결과를 실제 위치로 확정
탐사는 실제 위치 확인을 위한 중요한 자료지만 현장조건에 따라 오차 가능성을 고려해야 합니다.
시험굴착 후 사진만 보관
위치·깊이·관경을 함께 기록해야 설계변경 자료로 활용하기 좋습니다.
매설물을 발견하고 임의로 관로 변경
변경 필요성을 검토하고 필요한 승인·협의 절차를 거쳐야 합니다.
미확인 시설물을 장비로 계속 굴착
시설물 확인 전 추가 굴착은 큰 사고로 이어질 수 있습니다.
29. 법령 적용 시 주의할 점
「산업안전보건기준에 관한 규칙」 제38조는 차량계 건설기계를 사용하는 작업에 대해 작업장소의 지형 및 지반 상태 등을 사전에 조사하고 작업계획서를 작성하도록 규정하고 있습니다.
또한 굴착면의 높이가 2m 이상인 지반굴착작업은 별도의 사전조사·작업계획서 대상입니다.
다만 실제 상수도 관로공사에서는 굴착깊이가 2m 미만이더라도 굴착기를 사용하는 경우가 많으므로
“2m 미만이므로 아무런 작업계획이 필요 없다.”
라고 판단해서는 안 됩니다.
차량계 건설기계를 사용하는 작업에 대한 작업계획서 및 위험방지조치를 별도로 검토해야 합니다.
30. 지하안전법과 일반 관로굴착을 구분한다
「지하안전관리에 관한 특별법」에서는 상수도·하수도·전력·통신·가스 등의 시설을 지하시설물의 범위에 포함하고 있습니다.
그러나 모든 소규모 상수도 굴착공사가 곧바로 지하안전평가 대상이 되는 것은 아닙니다.
2026년 기준 시행령상 일반적인 지하안전평가는 굴착깊이 20m 이상 등의 사업을 대상으로 하며, 소규모 지하안전평가는 일정 사업 중 굴착깊이 10m 이상 20m 미만을 대상으로 합니다.
따라서 일반적인 얕은 관로 터파기에 해당 기준을 그대로 적용하여 “지하안전평가 대상”이라고 표현해서는 안 됩니다.
31. 한 문장으로 정리하면
“상수도 관로공사의 지하매설물 조사는 설계도면만 확인하는 절차가 아니라 기존자료·관계기관 자료·현장탐사와 시험굴착을 통해 실제 시설물의 위치와 심도를 확인하고, 신설관과의 간섭 여부를 검토하여 안전한 시공방법과 필요 시 노선변경·설계변경의 근거자료를 확보하는 과정이다.”
32. 관련 법령 및 공식자료
산업안전보건기준에 관한 규칙 제38조
차량계 건설기계 작업 및 일정 규모 이상의 지반굴착작업 등에 대한 사전조사와 작업계획서 작성의 근거입니다.
산업안전보건기준에 관한 규칙 별표 4
차량계 건설기계 작업의 경우 작업장소의 지형·지반상태 등을 조사하고, 장비의 운행경로와 작업방법 및 위험예방대책 등을 작업계획에 반영하도록 규정하고 있습니다.
지하안전관리에 관한 특별법
상수도·하수도·전력·전기통신·가스공급시설 등 지하시설물 및 지하안전관리의 기본체계를 규정합니다.
지하안전관리에 관한 특별법 시행령
지하안전평가 및 소규모 지하안전평가 대상이 되는 굴착사업의 규모 등을 규정하고 있습니다.
법령 부분은 2026년 현행 기준을 확인했습니다. 「산업안전보건기준에 관한 규칙」 제38조는 차량계 건설기계 사용작업을 사전조사·작업계획 대상으로 하고 있으며, 별표 4는 차량계 건설기계의 경우 작업장소의 지형·지반상태를 조사하고 전도·협착·붕괴 등의 위험예방대책과 운행경로·작업방법을 계획하도록 하고 있습니다. 법률지식포털
또한 「지하안전관리에 관한 특별법」상 지하시설물에는 상수도·하수도·전력·전기통신·가스공급시설 등이 포함됩니다. 다만 지하안전평가 규모는 별개의 문제로, 2026년 시행령은 지하안전평가를 원칙적으로 굴착깊이 20m 이상 등의 사업, 소규모 지하안전평가는 일정 사업 중 10m 이상 20m 미만 굴착으로 규정하고 있습니다. 법률지식포털
공식 법령은 국가법령정보센터 「산업안전보건기준에 관한 규칙」 제38조 및 국가법령정보센터 「지하안전관리에 관한 특별법」에서 확인할 수 있습니다.
